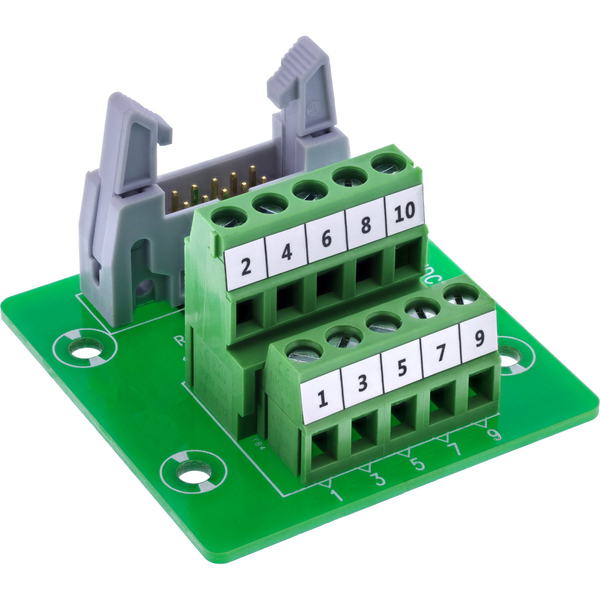

InLine 92504O kabel-connector IDC 10 / Aansluitblok 5 klemmen Groen, Licht Grijs
0.0
0 beoordeling
Categorie: Kabelconnectoren
Merk: InLine
€18.07
Netto: €14.94
Bij leverancier
Verzending: 9 werkdagen
Veilig betalen
SSL-codering
Klantenondersteuning
Ma-Vr 8:00 – 16:00
Tijdwinst bij de installatie:de 5-polige schroefklemmenstrook met drukplaat maakt een snelle, gereedschapondersteunde bedrading mogelijk – voor aders in het bereik van 16–26 AWG.
Gestandaardiseerde IDC-interface met duidelijke pinbezetting: de 10-polige bus (2×5) zorgt voor een zuivere signaalscheiding – ideaal voor gestructureerde bedrading in test-, besturings- en laboratoriumtoepassingen.
Ruimtebesparende printplaatoplossing met logische indeling:compact ontwerp op een stabiele printplaat voor directe integratie in behuizingen, adaptervelden of testomgevingen.
Flexibel inzetbaar in de industrie:geschikt voor inbedrijfstellingen, embedded projecten, signaaldistributie of besturingsleidingen in digitale systemen.
Hoge signaalkwaliteit:geteste isolatieweerstand tot 300 V AC, nominale stroom 1 A per pin en 100 % kortsluitingstest voor permanente bedrijfszekerheid.
De InLine® IDC-10-naar-aansluitblokadapter met 5-polige schroefklemmenstrook biedt een compacte oplossing voor het aansluiten van digitale signalen, spanningskabels of stuurverbindingen – zonder solderen. De combinatie van IDC-bus (2×5) en zijdelings toegankelijke klemmenstrook is gemonteerd op een robuuste printplaat en geoptimaliseerd voor industriële omgevingen.
De schroefklemmen (rastermaat 5,0 mm) zijn duidelijk gelabeld en ondersteunen strengen in het bereik van 16-26 AWG. De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm. Een EVA-isolatielaag biedt bescherming bij montage op geleidende oppervlakken. Door 100% kortsluitingstests en hoge isolatiewaarden is de adapter ideaal voor testsystemen, besturingsapparatuur of embedded toepassingen.
IDC-interface:10-polige IDC-bus (2×5), rastermaat 2,54 mm
Schroefklemmenstrook:5 klemmen, rastermaat 5,0 mm, met drukplaat
Signaaltoewijzing:GND (massa), D0 tot D3 (digitale signaalleidingen, afhankelijk van de toepassing toewijsbaar)
Aansluitbereik:16–26 AWG
Bediening:met platte schroevendraaier ≤ 2,5 mm
Nominale stroom:1,0 A per pin
Max. bedrijfsspanning:100 V tussen twee signalen
Isolatieweerstand:≥ 10 MΩ @ 300 V DC
Max. geleiderweerstand:5 ohm
Bedrijfstemperatuur:–10 °C tot +70 °C
Isolatielaag:EVA-isolatie aan onderzijde
Afmetingen:ca. 51 × 50 × 29 mm (L × B × H)
